Giorgio Piola'nın teknik F1 analizleri

İspanya GP: Öne çıkan teknik kareler

paylaşım
yorumlar
İspanya GP: Öne çıkan teknik kareler
Giorgio Piola
Ekleyen: Giorgio Piola
Yardımcı Editör: Matt Somerfield
Çeviren: Arev Kılınçlı
11 May 2018 11:26

F1, Avrupa'ya geri dönerken, Girogio Piola ve Sutton Images, Barcelona it alanından tüm önemli teknik güncellemeleri ortaya koyuyor.

Slider
Liste

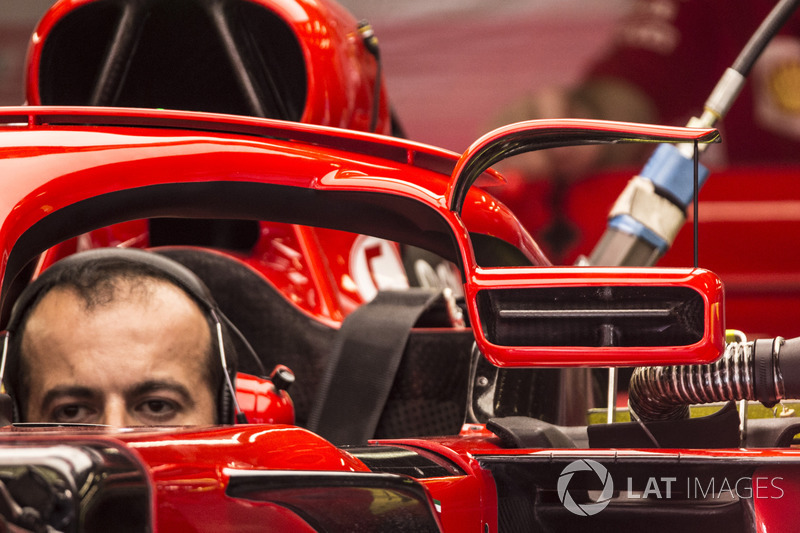

Ferrari SF71H ayna detayı

Ferrari SF71H ayna detayı
1/42

Ferrari'nin, son alınan teknik kararlar sonucu kullanılmasına izin verilen Halo'ya monte ettiği aynaların ve kanatçıkların önden görünümü.

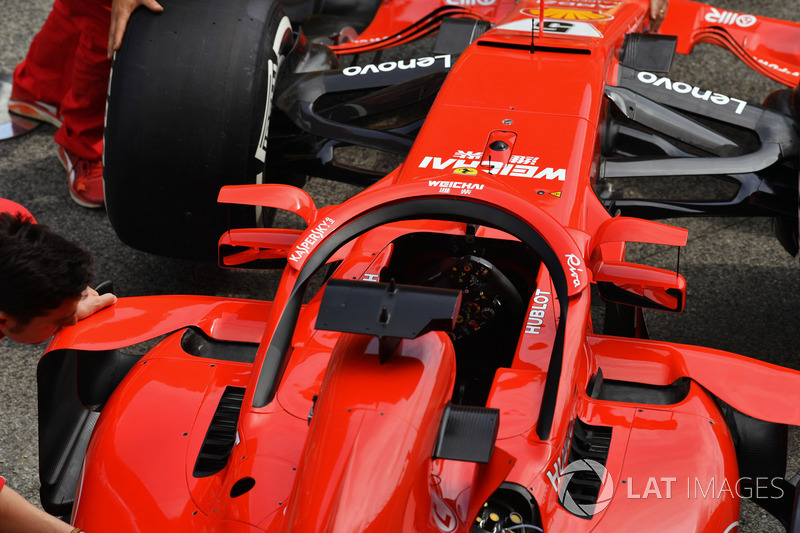

Ferrari SF71H'nin Halo üzerinde bulunan aynaları

Ferrari SF71H'nin Halo üzerinde bulunan aynaları
2/42

Ferrari'nin Halo'ya monte ettiği kanatlı aynalar ve ekstra kanatçıkların bir başka açıdan görünümü.

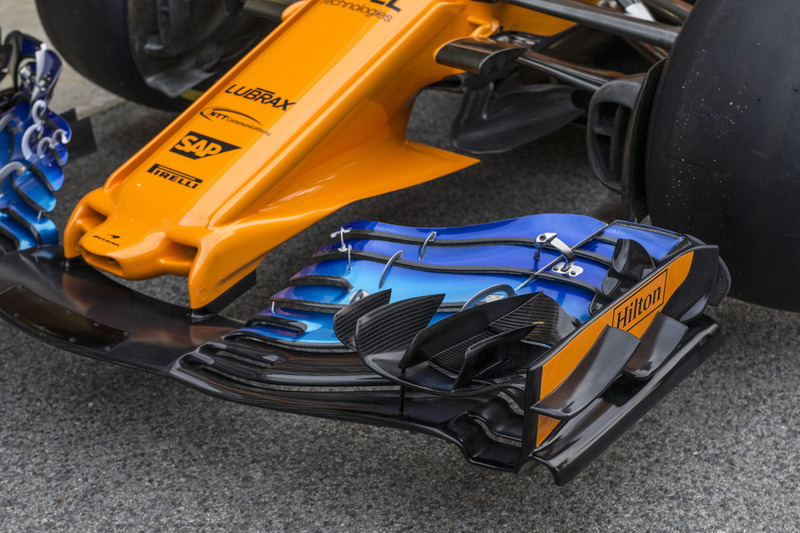

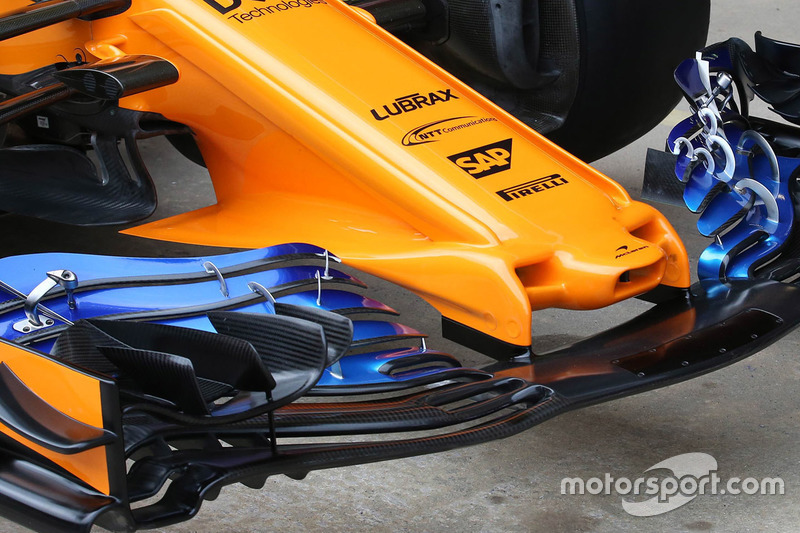

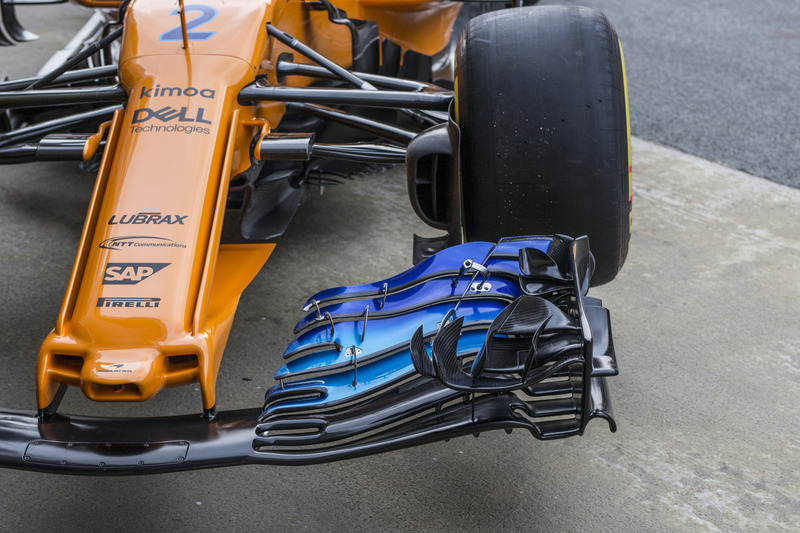

McLaren MCL33 burun kısmı ve ön kanat detayı

McLaren MCL33 burun kısmı ve ön kanat detayı
3/42

Fotoğraf: Mark Sutton

McLaren'in, Red Bull, Sauber ve Mercedes'ten esinlendiği yeni ön kanat çözümü ve birkaç yeni fikir.

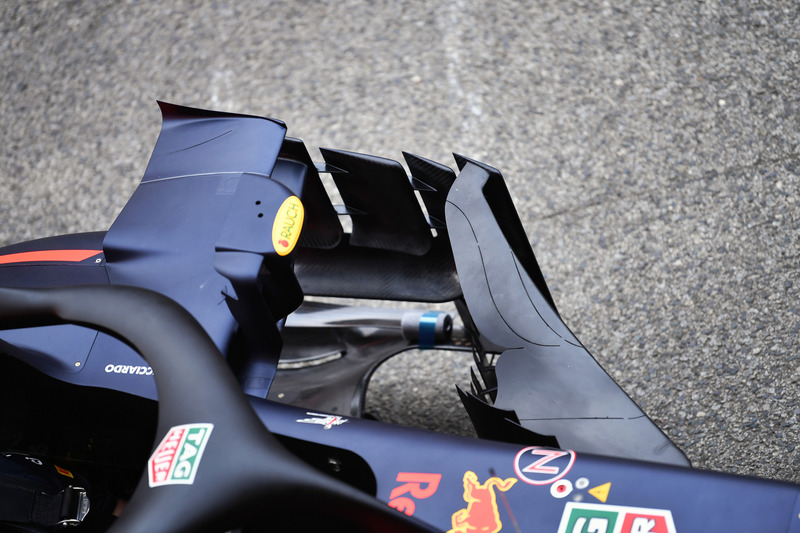

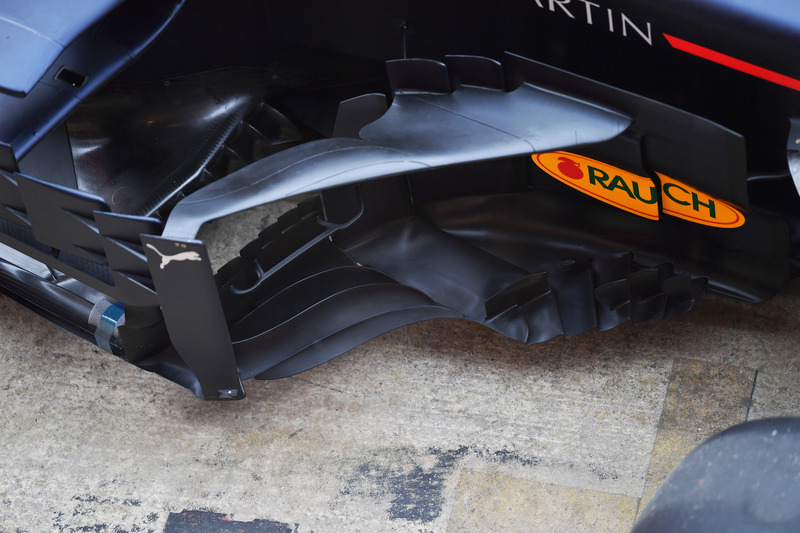

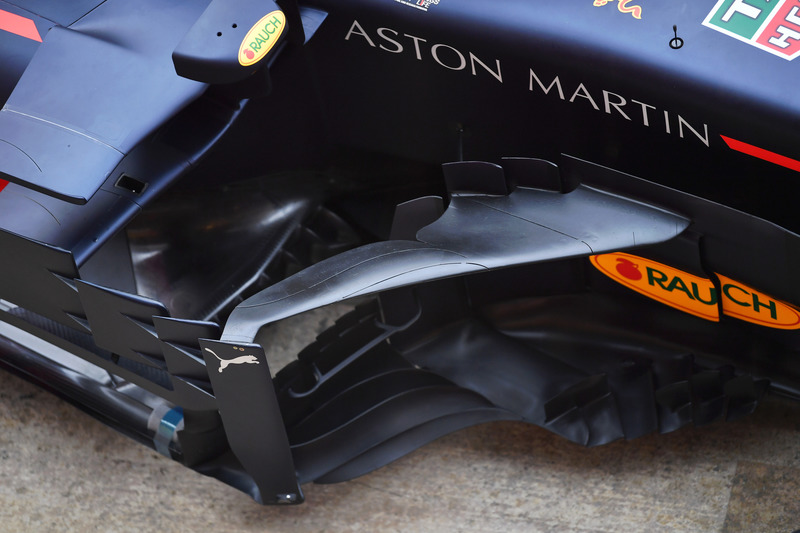

Red Bull Racing RB14 sidepod ve bargeboard detayı

Red Bull Racing RB14 sidepod ve bargeboard detayı
4/42

Fotoğraf: Mark Sutton

Red Bull, taban levhasını ve bargeboard'da bulunan dikey kanatçıkları, İspanya'da en uygun hale getirdi.

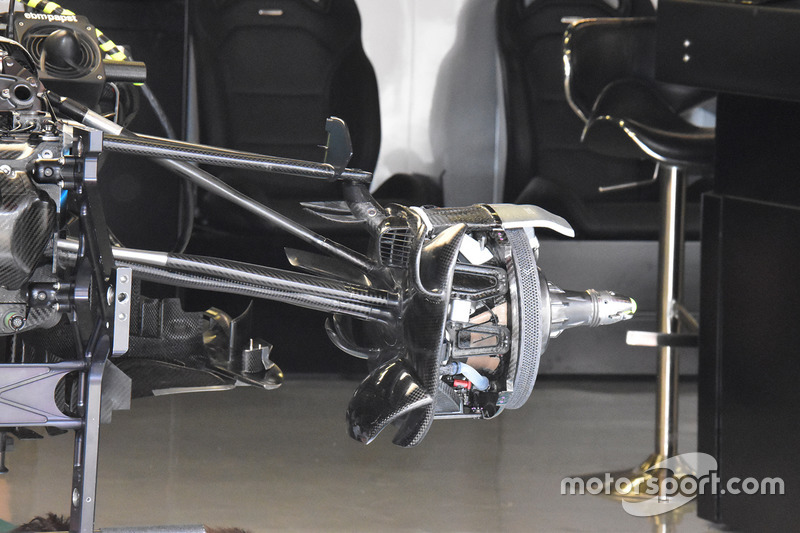

Mercedes AMG F1 ön fren detayı

Mercedes AMG F1 ön fren detayı
5/42

Fotoğraf: Giorgio Piola

Mercedes, kendisi gibi süspansiyon kanadını yükselten Sauber'den ilham alıyor ve bunu Barcelona'da, ön süspansiyona dik bir kanatçık ekleyerek yapıyor.

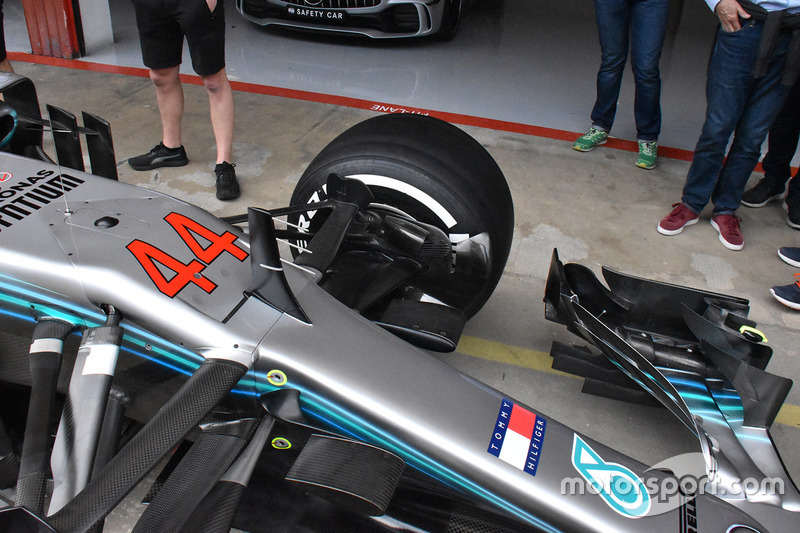

Mercedes AMG F1 detayı

Mercedes AMG F1 detayı
6/42

Fotoğraf: Giorgio Piola

Mercedes'in süspansiyon koluna eklediği yeni dikey kanatçığın bir başka açıdan görünümü.

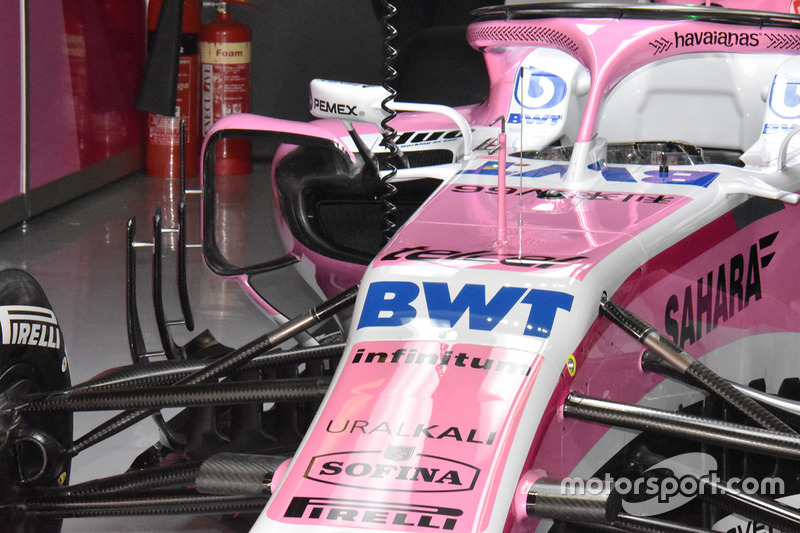

Force India VJM11

Force India VJM11
7/42

Fotoğraf: Giorgio Piola

VJM11'in bu fotoğrafı, üç parçalı deflektörlerin ve sidepod hava akımı düzelticilerinin nasıl yerleştirildiğini gösteriyor.

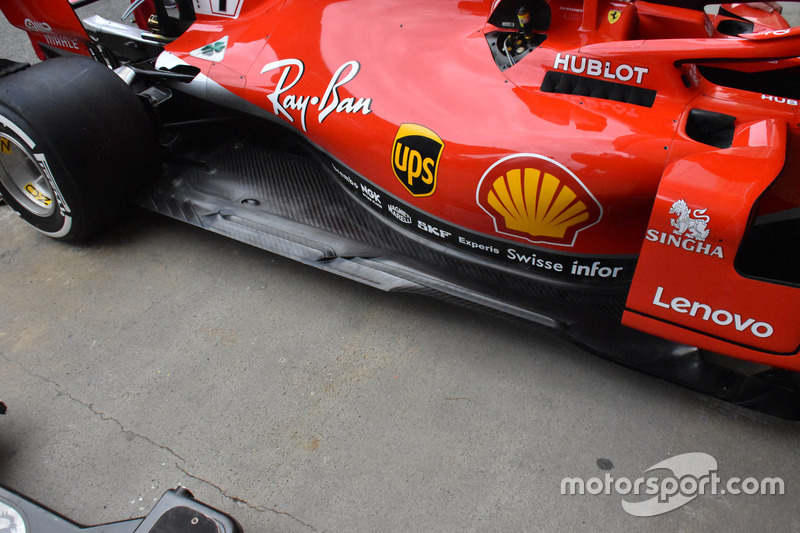

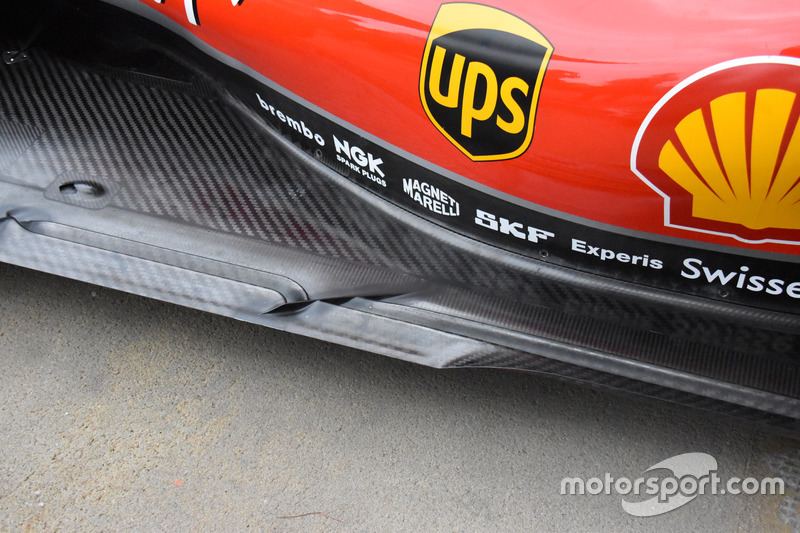

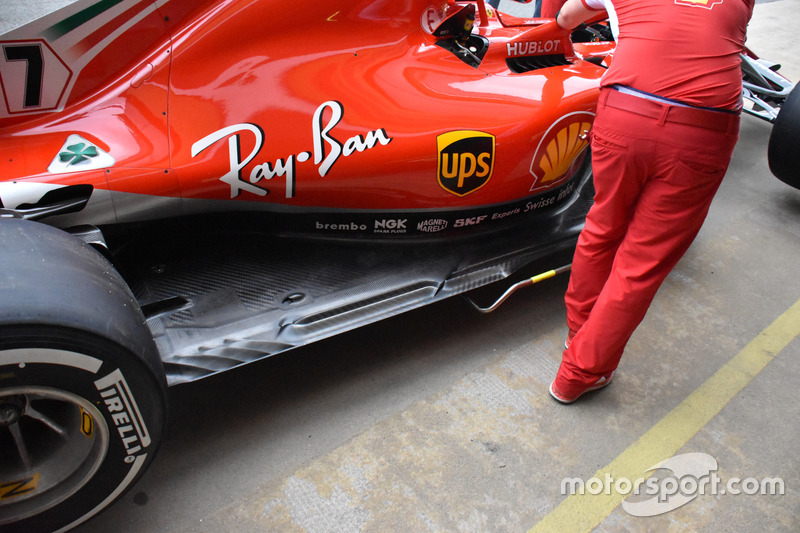

Ferrari SF71H tabanı

Ferrari SF71H tabanı
8/42

Fotoğraf: Giorgio Piola

Barcelona'ya getirilen yeni güncelleme paketinin bir parçası olan ve bu sezon McLaren'de gördüklerimize benzeyen, Ferrari'nin taban delikleri.

Ferrari SF71H tabanı

Ferrari SF71H tabanı
9/42

Fotoğraf: Giorgio Piola

SF71H'de bulunan ve boyu uzatılan taban deliklerinin yakından çekimi.

Ferrari SF71H tabanı

Ferrari SF71H tabanı
10/42

Fotoğraf: Giorgio Piola

SF71H'nin tabanında bulunan ve arka tekerin hemen önünde bulunan 45 derecelik açıya sahip yarıkların hemen önündeki, boyu uzatılmış deliklerin bir başka açıdan görünümü.

Force India VJM11 sensörleri

Force India VJM11 sensörleri
11/42

Fotoğraf: Giorgio Piola

Takımın sezonun ilk bölümünde yaşadığı aerodinamik sorunların sebebi olduğuna inanılan ve rekabet için çok önemli olan VJM11'in sidepod detayı.

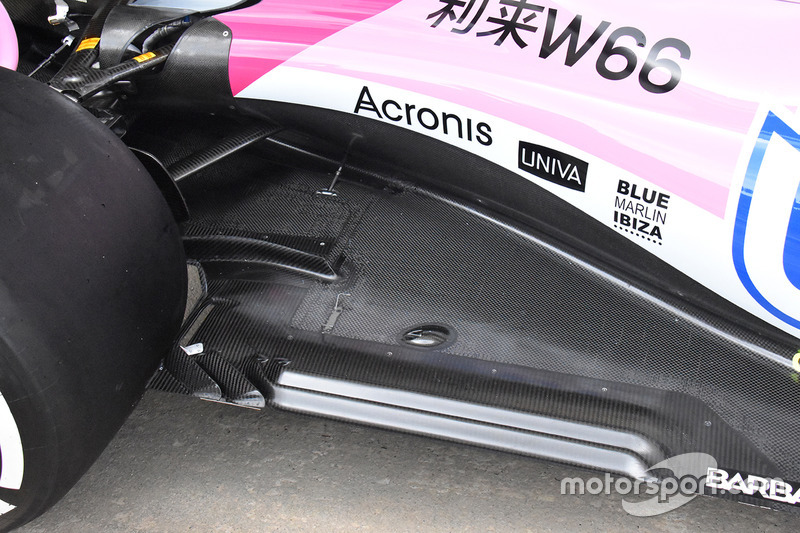

Force India VJM11 detayı

Force India VJM11 detayı
12/42

Fotoğraf: Giorgio Piola

Force India VJM11'in yenilenen tabanı, uzunlamasına iki deliğe sahip ve arka tekerleğin hemen önünde bulunan bu iki yarık, bundan önce kullanılan 10 derece açıya sahip olanların aksine 45 derece açıya sahip.

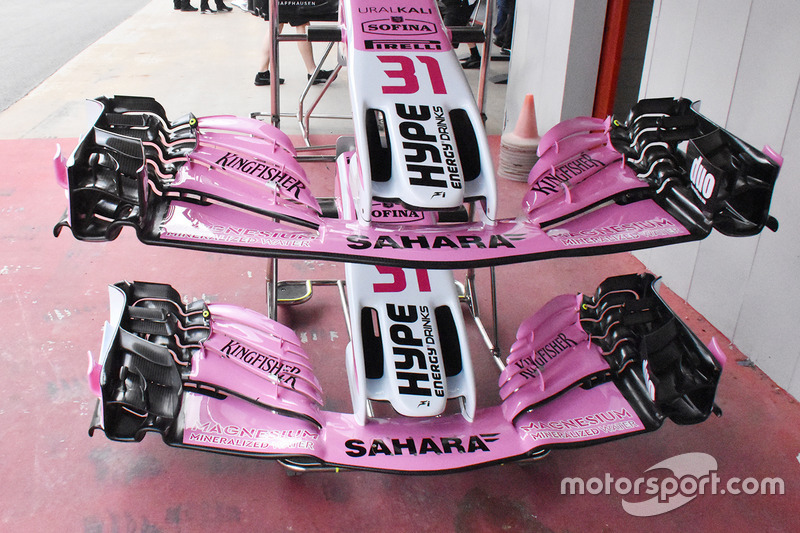

Force India VJM11 burun kısmı ve ön kanadı

Force India VJM11 burun kısmı ve ön kanadı
13/42

Fotoğraf: Giorgio Piola

Force India'nın ön kanat seçimi (yeni olan aşağıdaki) ilk olarak Bahreyn'de görüldü, ancak İspanya'da büyük güncelleme paketi ile kullanılacağı için bekletildi.

Renault Sport F1 Team RS 18 ön kanat detayı

Renault Sport F1 Team RS 18 ön kanat detayı
14/42

Fotoğraf: Giorgio Piola

Renault'nun yeni ön kanadının uç plakalarındaki değişiklikler gözden kaçmıyor.

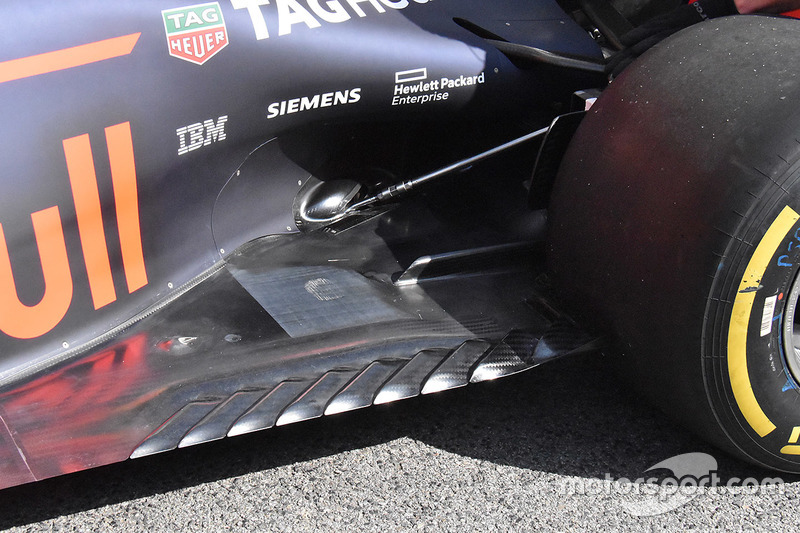

Red Bull Racing RB14 arka taban detayı

Red Bull Racing RB14 arka taban detayı
15/42

Fotoğraf: Mark Sutton

RB14'ün arka tekerleğinin önünde bulunan, havayı püskürten açılı yarıklar.

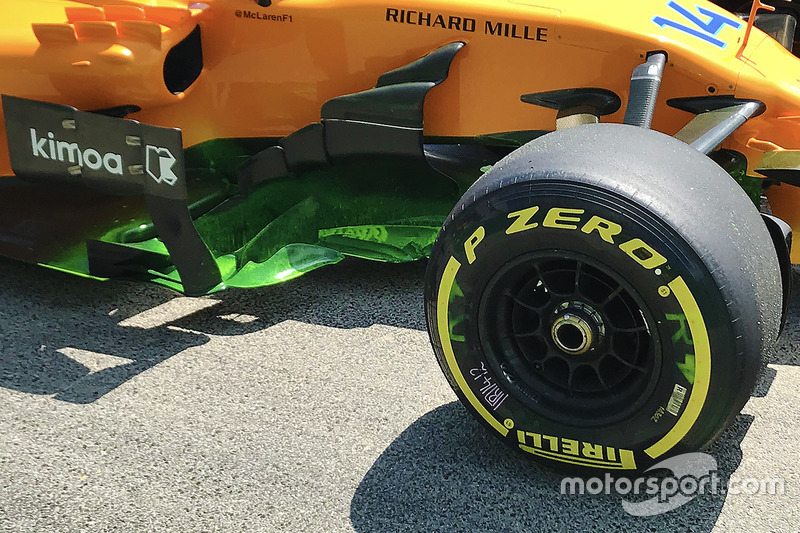

Fernando Alonso, McLaren MCL33

Fernando Alonso, McLaren MCL33
16/42

Fotoğraf: Edd Straw

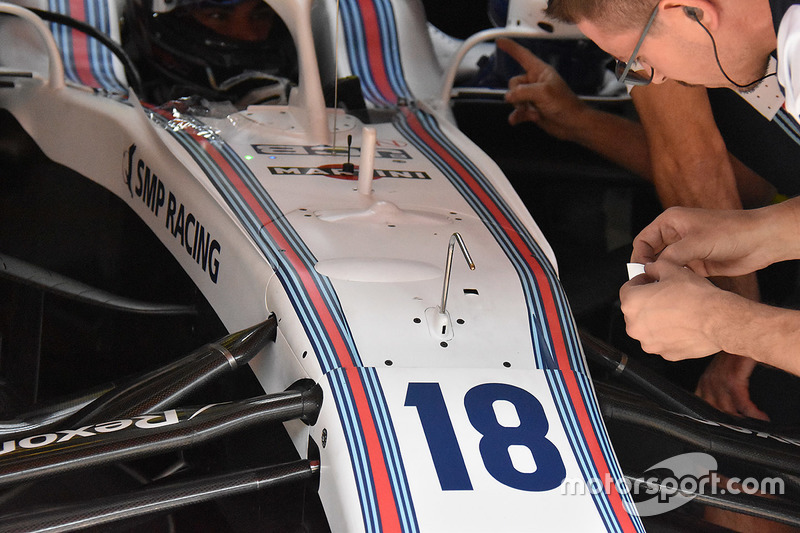

Williams FW41 burun

Williams FW41 burun
17/42

Fotoğraf: Giorgio Piola

McLaren MCL33 burun ve ön kanat

McLaren MCL33 burun ve ön kanat
18/42

Fotoğraf: Giorgio Piola

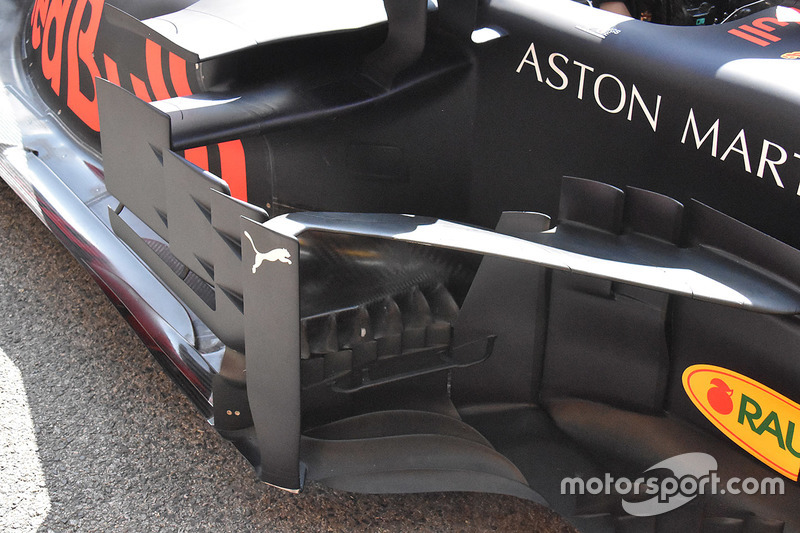

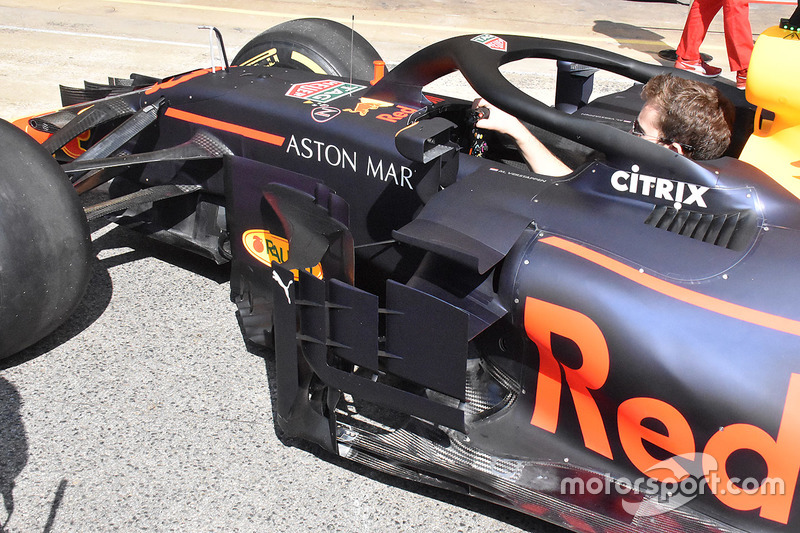

Red Bull Racing RB14

Red Bull Racing RB14
19/42

Fotoğraf: Giorgio Piola

Red Bull Racing RB14

Red Bull Racing RB14
20/42

Fotoğraf: Giorgio Piola

Red Bull Racing RB14 arka taban

Red Bull Racing RB14 arka taban
21/42

Fotoğraf: Giorgio Piola

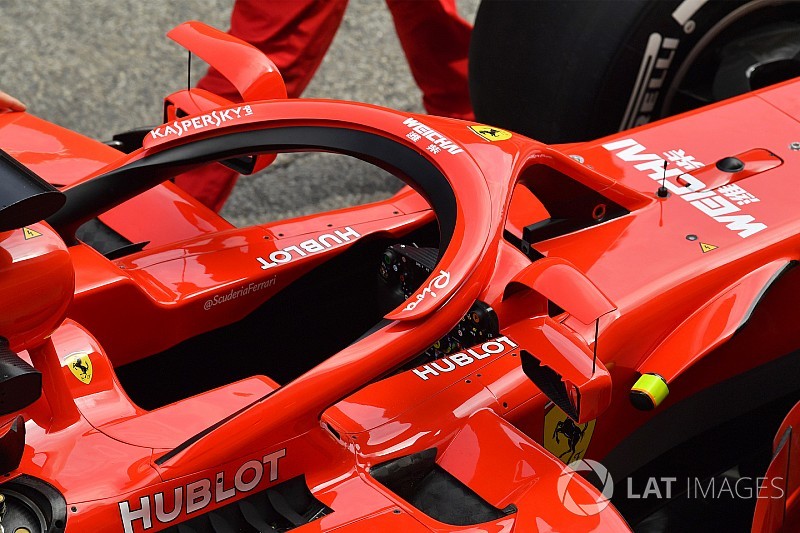

Ferrari SF71H aynalı halo

Ferrari SF71H aynalı halo
22/42

Fotoğraf: Giorgio Piola

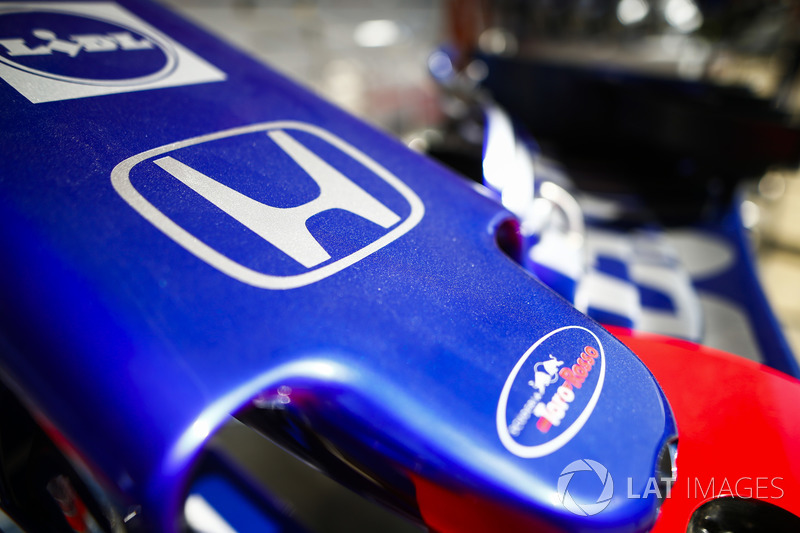

The nose of the Toro Rosso STR13

The nose of the Toro Rosso STR13
23/42

Fotoğraf: Andrew Hone / LAT Images

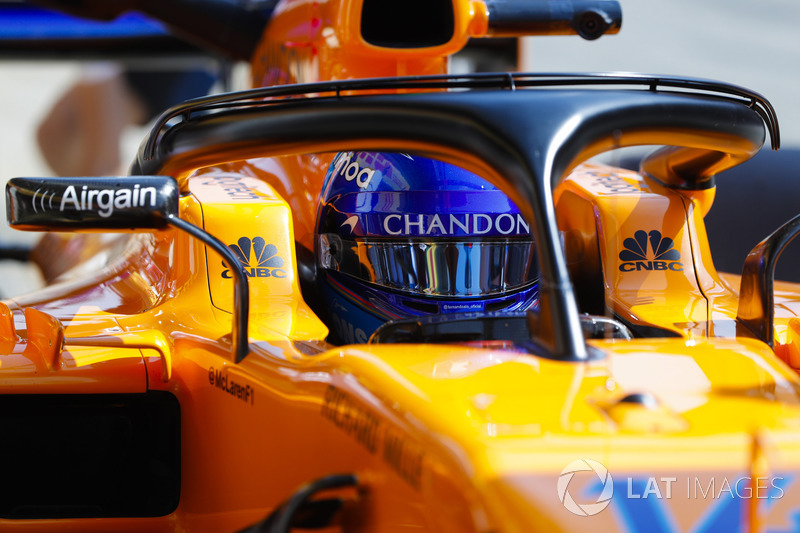

Fernando Alonso, McLaren MCL33

Fernando Alonso, McLaren MCL33
24/42

Fotoğraf: Steven Tee / LAT Images

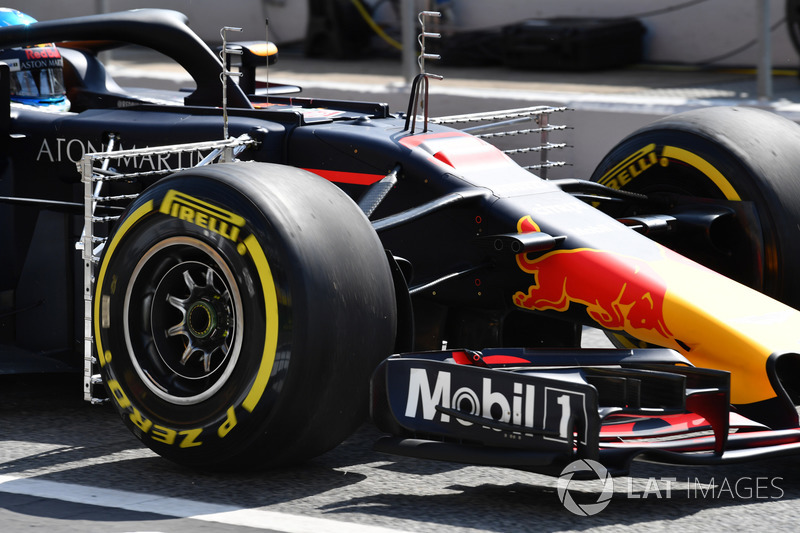

Daniel Ricciardo, Red Bull Racing RB14 ve aero sensörleri

Daniel Ricciardo, Red Bull Racing RB14 ve aero sensörleri
25/42

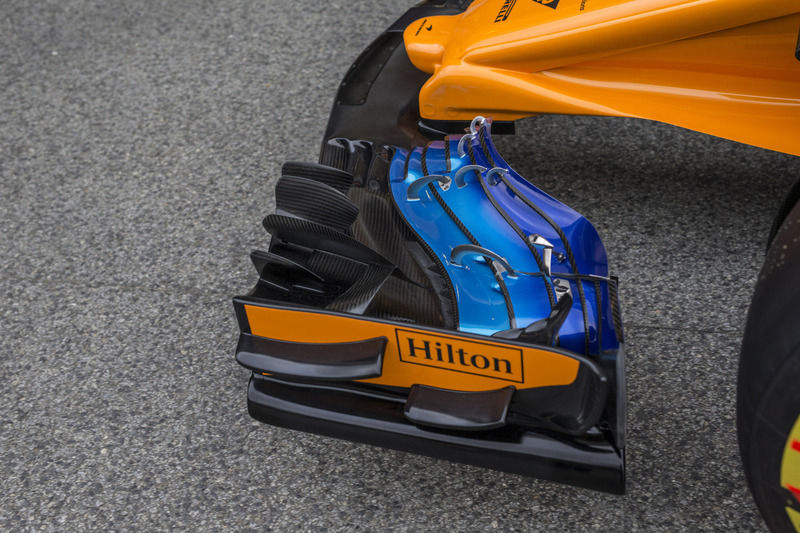

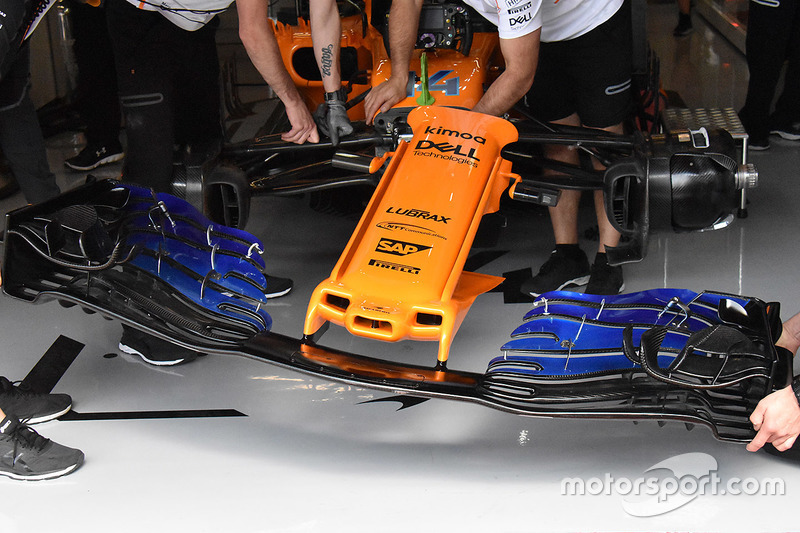

McLaren MCL33 burun ve ön kanat detayı

McLaren MCL33 burun ve ön kanat detayı
26/42

Fotoğraf: Giorgio Piola

Ferrari SF-Ferrari SF71H'nin Halo üzerinde bulunan aynaları

Ferrari SF-Ferrari SF71H'nin Halo üzerinde bulunan aynaları
27/42

McLaren MCL33 burun ve ön kanat

McLaren MCL33 burun ve ön kanat
28/42

Fotoğraf: Mark Sutton

McLaren MCL33 burun ve ön kanat

McLaren MCL33 burun ve ön kanat
29/42

Fotoğraf: Mark Sutton

McLaren MCL33 burun ve ön kanat

McLaren MCL33 burun ve ön kanat
30/42

Fotoğraf: Mark Sutton

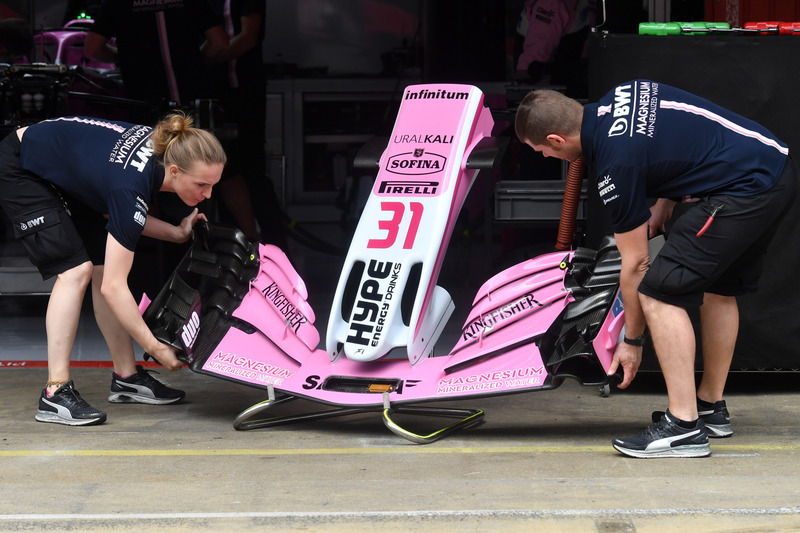

Force India VJM11 burun ve ön kanat

Force India VJM11 burun ve ön kanat
31/42

Fotoğraf: Mark Sutton

McLaren MCL33 burun detay

McLaren MCL33 burun detay
32/42

Fotoğraf: Mark Sutton

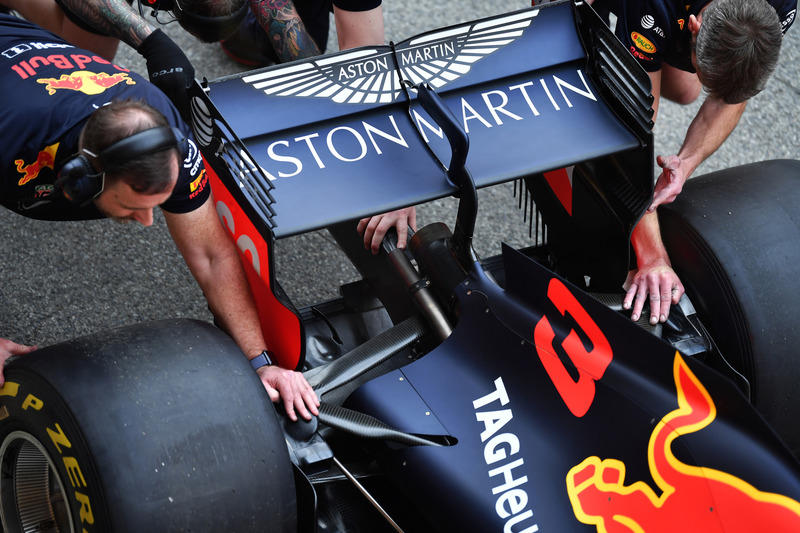

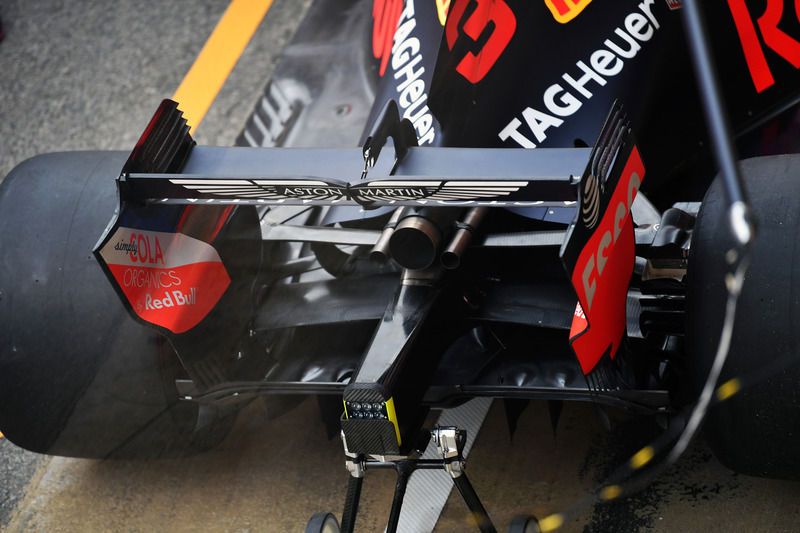

Red Bull Racing RB14 arka kanat detay

Red Bull Racing RB14 arka kanat detay
33/42

Fotoğraf: Mark Sutton

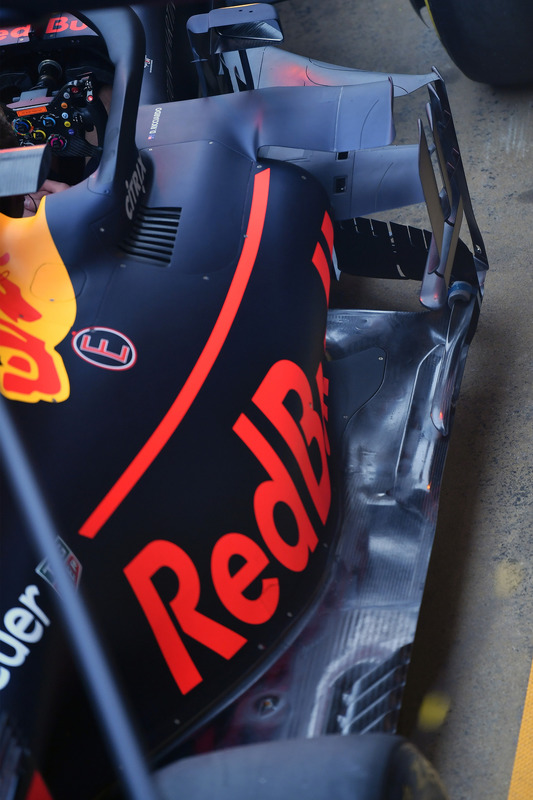

Red Bull Racing RB14 sidepod detay

Red Bull Racing RB14 sidepod detay
34/42

Fotoğraf: Mark Sutton

Red Bull Racing RB14 arka kanat detay

Red Bull Racing RB14 arka kanat detay
35/42

Fotoğraf: Mark Sutton

Red Bull Racing RB14 sidepod ve bargeboard detay

Red Bull Racing RB14 sidepod ve bargeboard detay
36/42

Fotoğraf: Mark Sutton

Red Bull Racing RB14 sidepod ve bargeboard detay

Red Bull Racing RB14 sidepod ve bargeboard detay
37/42

Fotoğraf: Mark Sutton

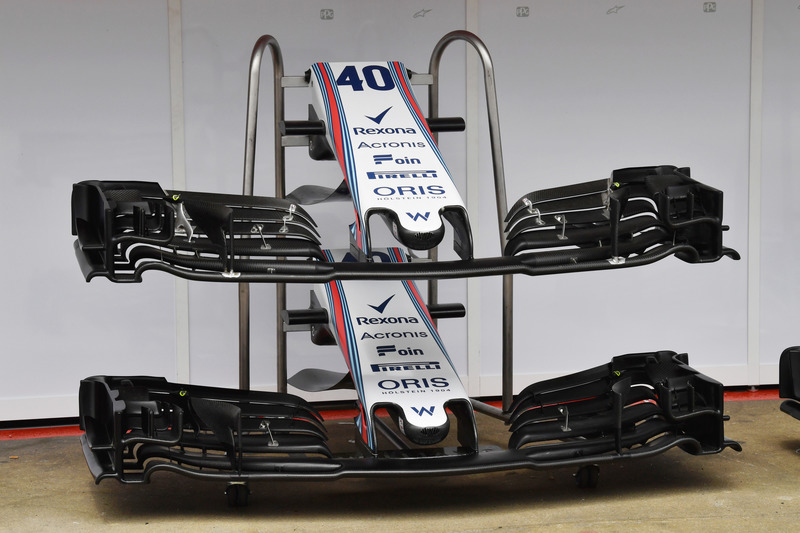

Williams FW41 burun ve ön kanat

Williams FW41 burun ve ön kanat
38/42

Fotoğraf: Mark Sutton

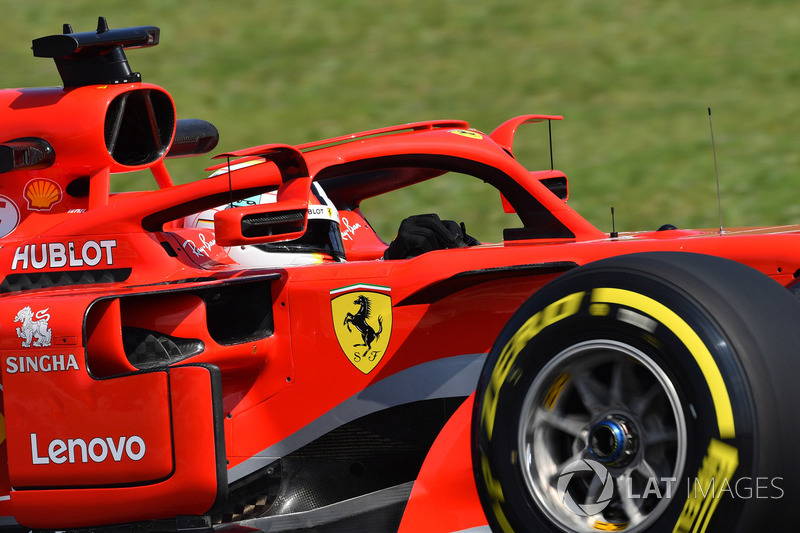

Sebastian Vettel, Ferrari SF71H

Sebastian Vettel, Ferrari SF71H
39/42

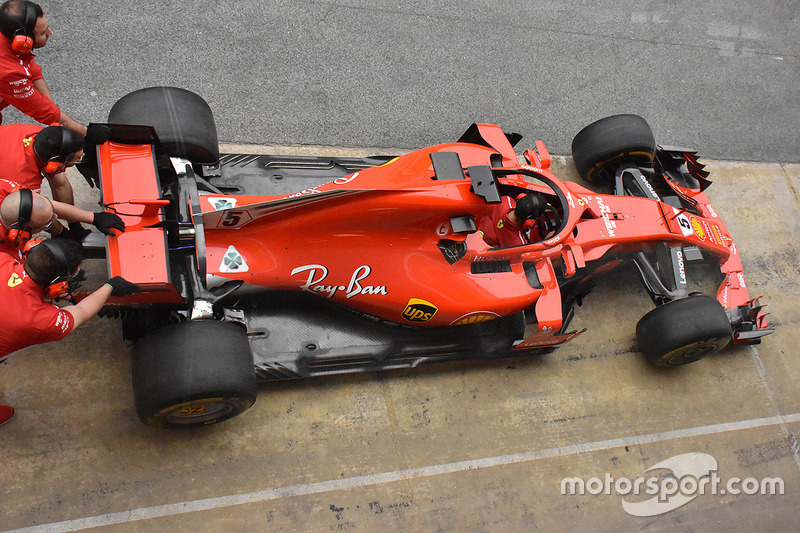

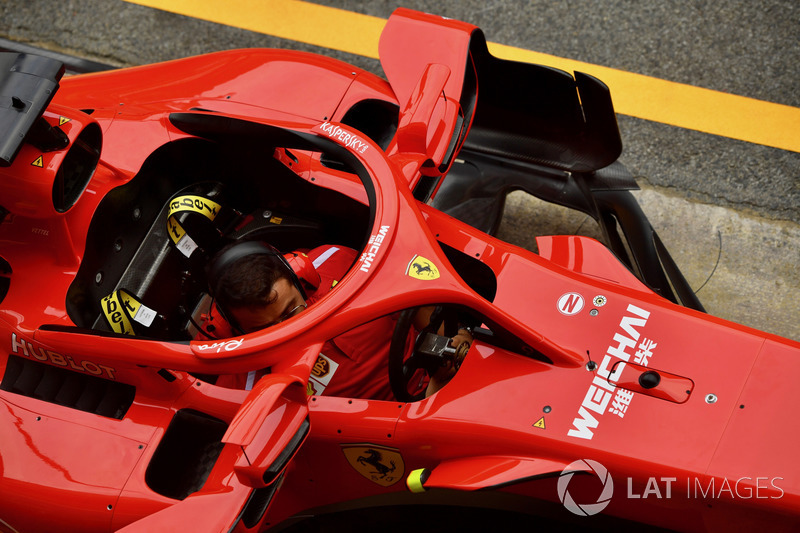

Ferrari SF71H with mirrors on halo

Ferrari SF71H with mirrors on halo
40/42

Ferrari SF71H kokpit detayı

Ferrari SF71H kokpit detayı
41/42

Fotoğraf: Giorgio Piola

Ferrari SF71H ayna detayı

Ferrari SF71H ayna detayı
42/42

Fotoğraf: Giorgio Piola
