Giorgio Piola'nın teknik F1 analizleri

Galeri: Avusturya GP'de öne çıkan teknik güncellemeler

Avusturya GP öncesi Giorgio Piola, LAT images ve Sutton Images'dan derlenen takımların öne çıkan teknik güncellemeleri...

Haas F1 Team VF-17 ön kanat detay

Haas F1 Team VF-17 ön kanat detay
1/29

Haas bu kanadı kısa süreliğine Bakü'de de test etmişti. Ön kanat kenarı önceki versiyon kanattan farklı ve hava akımını düzenlemek için kenar bölümü parçalara ayrılmış.

Ferrari SF70H ön kanat detay

Ferrari SF70H ön kanat detay
2/29

SF70H'nin ön kanadına yerleştirilen sensör, ne kadar ve nerede esneme olduğunu anlamaya çalıştığını işaret ediyor.

Ferrari SF70H S-kanal detayı

Ferrari SF70H S-kanal detayı
3/29

Ferrari SF70H ön tekerlek göbeği detayı

Ferrari SF70H ön tekerlek göbeği detayı
4/29

Sahara Force India VJM10 ön süspansiyon ve şasi detayı

Sahara Force India VJM10 ön süspansiyon ve şasi detayı
5/29

Red Bull Racing RB13 ön tekerlek göbeği detayı

Red Bull Racing RB13 ön tekerlek göbeği detayı
6/29

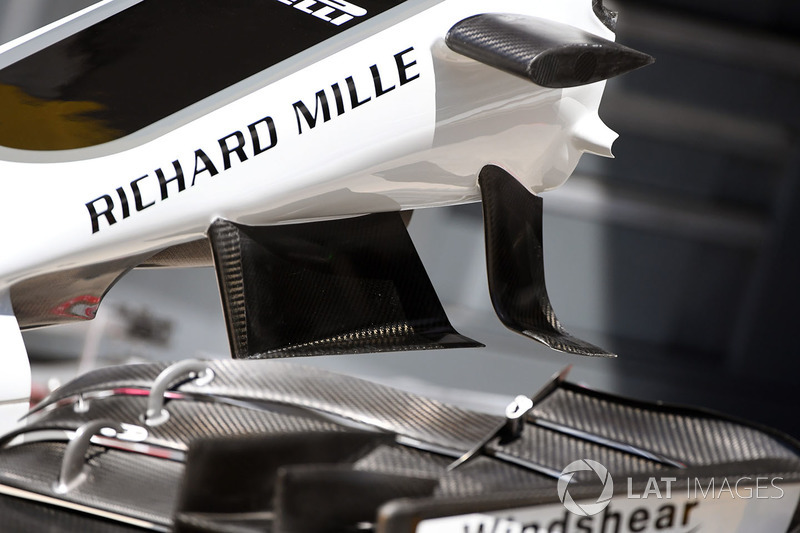

Haas F1 Team VF-17 ön kanat detayı

Haas F1 Team VF-17 ön kanat detayı
7/29

Burnun altında hava yönlendirme amaçlı, bitiş noktaları yere paralel yeni kanatlar yerleştirildi

Renault Sport F1 Team hava girişi detayı

Renault Sport F1 Team hava girişi detayı
8/29

Renault Sport F1 Team RS17 ön süspansiyon ve şasi detayı

Renault Sport F1 Team RS17 ön süspansiyon ve şasi detayı
9/29

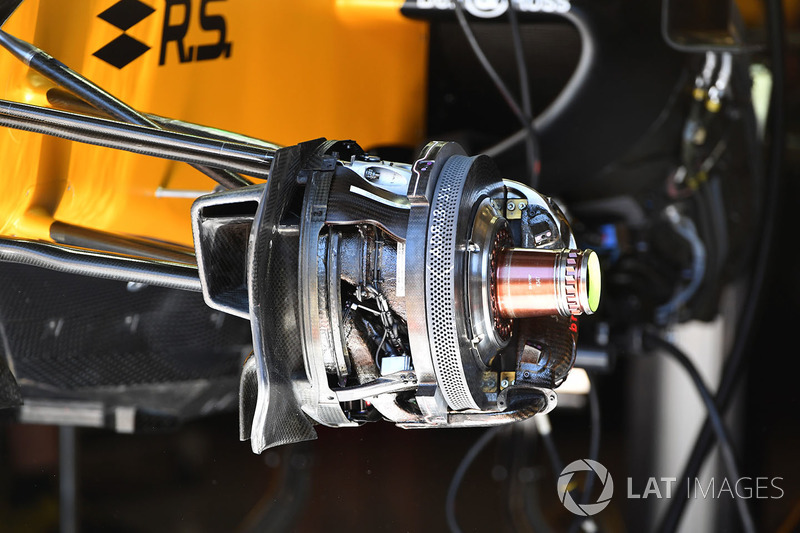

Renault Sport F1 Team RS17 ön fren ve tekerlek göbeği detayı

Renault Sport F1 Team RS17 ön fren ve tekerlek göbeği detayı
10/29

Birkaç yarış önce kullanılmaya başlanan üflemeli aks bulunuyor

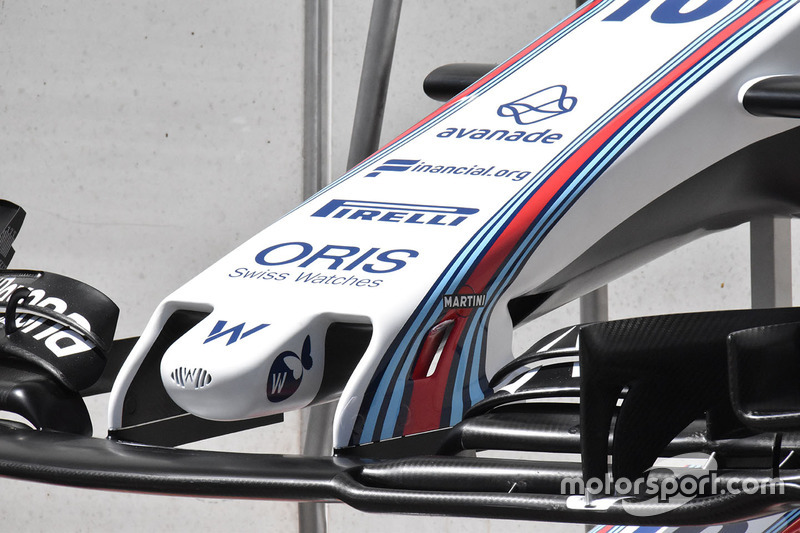

Williams FW40 burun detayı

Williams FW40 burun detayı
11/29

Williams'ın Avusturya'ya getirdiği yeni, şekli değiştirilmiş ve McLaren tarzı yarık açılmış ön kanat bağlantısı

Fotoğraf: Giorgio Piola

Williams FW40 burun detay

Williams FW40 burun detay
12/29

Ön kanat bağlantısında yapılan güncelleme bu açıdan daha iyi görülüyor.

Fotoğraf: Giorgio Piola

Williams FW40 taban detay

Williams FW40 taban detay
13/29

Birkaç yarış önce güncellenen, tabanın arka tarafına yakından bakalım

Fotoğraf: Giorgio Piola

Williams FW40 kenar detay

Williams FW40 kenar detay
14/29

Bu hafta sonu getirilen yeni bargeboard. Eskiye göre daha yüksek ve daha uzun

Fotoğraf: Giorgio Piola

Ferrari SF70H ön kanat

Ferrari SF70H ön kanat
15/29

Ferrari'nin yeni ön kanadının arkadan görüntüsü. Kenar bölümünde yarık bulunuyor ve ana planyada kıvrım bulunuyor.

Fotoğraf: Giorgio Piola

Ferrari SF70H ön kanat detay

Ferrari SF70H ön kanat detay
16/29

Yeni ön kanat üstte bulunuyor. Alttaki ise eski kanat

Fotoğraf: Giorgio Piola

Mercedes AMG F1 W08 kokpit detay

Mercedes AMG F1 W08 kokpit detay
17/29

Mercedes, hava akımını iyileştirmek için kanat ayna desteğini güçlendirdi.

Fotoğraf: Giorgio Piola

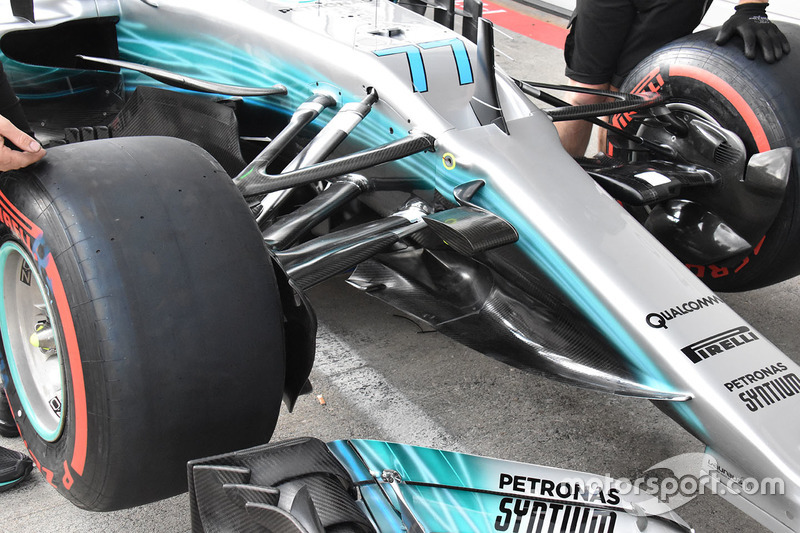

Mercedes AMG F1 W08 ön detay

Mercedes AMG F1 W08 ön detay
18/29

Mercedes burun altındaki büyük parçanın şeklinde değişiklik yaptı ve arka tarafına bir delik yerleştirdi

Fotoğraf: Giorgio Piola

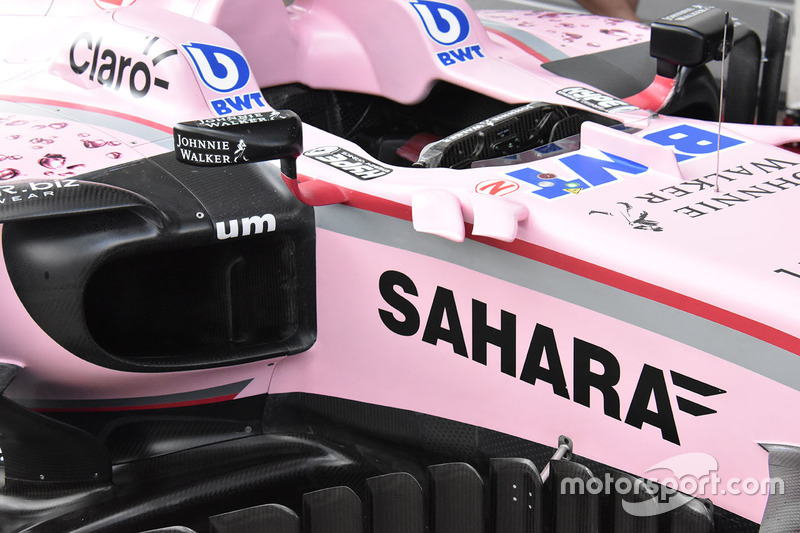

Sahara Force India F1 VJM10 yan detay

Sahara Force India F1 VJM10 yan detay
19/29

Sidepodların üst tarafındaki hava akımını iyileştirmek için kokpit önüne bazı küçük kanatçıklar eklendi

Fotoğraf: Giorgio Piola

Ferrari SF70H taban detay

Ferrari SF70H taban detay
20/29

Esneme tartışmalarını geride bırakmak isteyen Ferrari, tabanın ön tarafındaki yarığı kapattı ve metal parça ile sağlamlaştırdı

Fotoğraf: Giorgio Piola

Williams FW40 kenar detay

Williams FW40 kenar detay
21/29

Fotoğraf: Giorgio Piola

Williams FW40 sidepod detay

Williams FW40 sidepod detay
22/29

Williams'ın bu hafta sonu getirdiği güncellemelerden bargeboard bölümünü içeren kısmı. Mercedes tarzı şasi kanatçıkları ve yeni bargeboard

Fotoğraf: Giorgio Piola

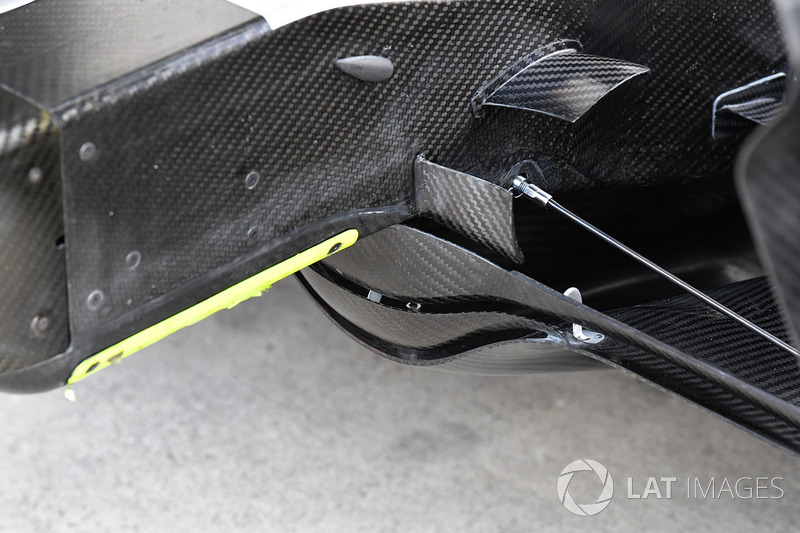

Mercedes AMG F1 W08 arka detay

Mercedes AMG F1 W08 arka detay
23/29

Mercedes, süspansiyonun hemen altına yeni bir kanat ekledi

Mercedes AMG F1 W08 arka detay

Mercedes AMG F1 W08 arka detay
24/29

Mercedes, bir önceki resimde bahsettiğimiz süspansiyon altındaki yeni kanat tarafından oluşturulan hava akımını en iyi şekilde yönlendirmek için, kaza yapısının iki yanına kanatçıklar ekledi.

Mercedes AMG F1 W08 arka detay

Mercedes AMG F1 W08 arka detay
25/29

Arka kanadın dış tarafında kalan dikey yarıklar

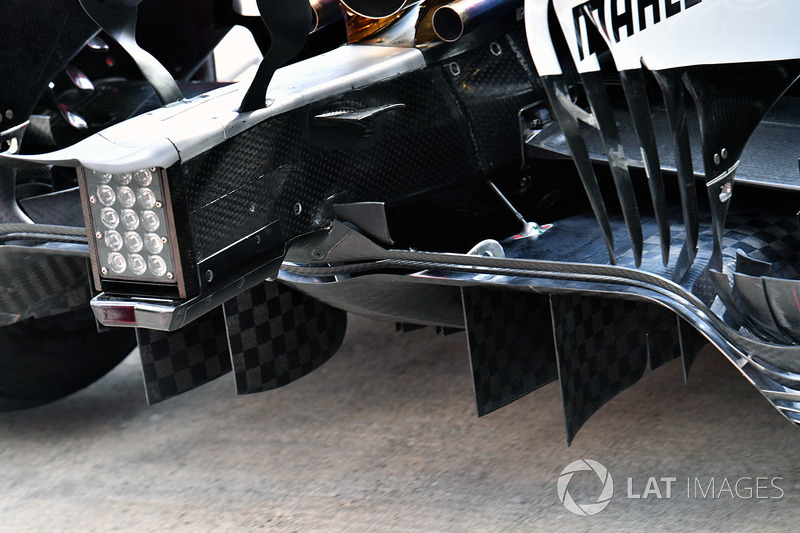

Mercedes AMG F1 W08 arka difüzör detay

Mercedes AMG F1 W08 arka difüzör detay
26/29

Mercedes AMG F1 F1 W08 arka difüzör detay

Mercedes AMG F1 F1 W08  arka difüzör detay
27/29

Mercedes AMG F1 W08 ön fren kanalı

Mercedes AMG F1 W08 ön fren kanalı
28/29

Mercedes'in ön fren kanalına baktığımızda, aerodinaminin bu bölümde bile çok ileri seviyede kullanıldığını gösteriyor

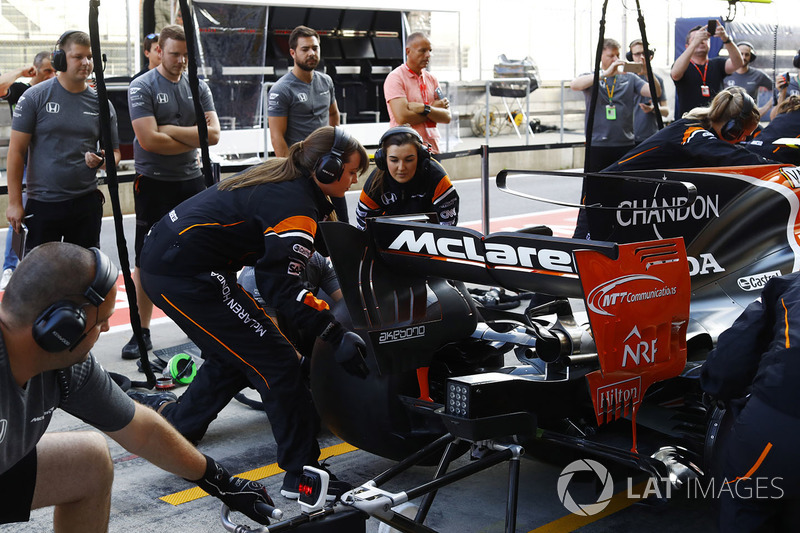

McLaren'dan tamamen kadınlardan oluşan pit stop çalışması

McLaren'dan tamamen kadınlardan oluşan pit stop çalışması
29/29

Bu kısa pit stop görüntüsünde, McLaren'ın Azerbaycan'da kaldırdığı T-kanadı aracına tekrar yerleştirdiği görülüyor
