Teknik analiz: Ferrari'nin taban tünelinin perde arkası

paylaşım
yorumlar
Teknik analiz: Ferrari'nin taban tünelinin perde arkası
Jonathan Noble
Ekleyen: Jonathan Noble
Yardımcı Editör: Giorgio Piola
Çeviren: Abdullah Çelik, Şef Editör
12 Mar 2018 15:07

Ferrari'nin 2018 Formula 1 aracı, tabanın arka kısmında vites kutusunun yanına doğru yer alan tüneller ile dikkatleri üzerine çekti.

Bu ayrıntının ortaya çıkmasının ardından bu bölümün çift katmanlı difüzör gibi çalışabileceği yönünde iddialar gündeme gelse de, bu iddialar gerçekten öte.

Gerçek şu ki, tabanın arkasında yer alan tabanlar, kuralları zorlamaktan ziyade Ferrari'nin son senelerdeki tasarım felsefesinin devamı niteliğinde.

2016'dan beri Ferrari, hava akımını yönlendirmeye yardımcı olması için difüzörün üstünde ekstra kanal fikri üzerinde çalışıyor. Bu tasarım daha önceden açıktı ancak bu sene, gücünü arttırmak için üstü kapatıldı.

Bu alandaki ekstra zorlama, Ferrari'nin bu seneki aracın dingil mesafesini arttırmasıyla doğrudan bağlantılı.

Daha uzun

Ferrari SF71H and SF70H comparison
Ferrari SF71H ve SF70H kıyaslaması

Fotoğraf: Giorgio Piola

Geçen seneki SF70H, Monaco ve Macaristan gibi yüksek downforce gerektiren kıvrımlı pistlerde kendi sınıfında olsa da, daha hızlı virajlara sahip pistlerde denge ve aerodinamik verimlilik açısından zayıf kalıyordu.

Bu kapsamda Ferrari 2018 aracının uzunluğunu 3550 mm'den 3678 mm'ye çıkardı. Bu sayede aracın üstündeki hava akımı, özellikle de arka taraftaki hava akımı, yüksek açılı kanatlara gerek kalmadan daha iyi kontrol edilebilecek.

Yukarıdaki Giorgio Piola'nın çiziminde de göreceğiniz üzere, Ferrari aracı ön tekerlekleri biraz, arka tekerlekleri ise daha geri alarak uzattı.

Bu uzatılma ile aracın arka tarafı daha darlaşırken aynı zamanda difüzör etrafında daha fazla hava akımını kullanma şansını ortaya çıkacak.

Bu doğrultuda, vites kutusunun yanlarından uzanan bu kanallar, difüzöre giden hava akımının hızlanması konusunda fayda sağlayacak.

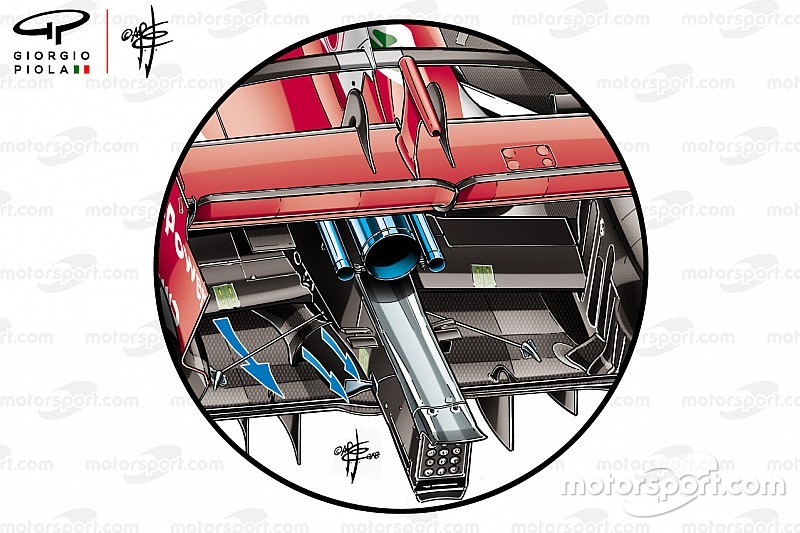

Ferrari SF71H diffuser
Ferrari SF71H difüzör

Fotoğraf: Giorgio Piola

Bunun yanında Ferrari'nin havayı kanalize etme konusunda vites kutusunu nasıl kapladığını da görebilirsiniz.

Kanallar nasıl çalışıyor

Hazırlayan: Matt Somerfield

Ferrari SF16-H tradle
Ferrari SF16-H

Fotoğraf: Giorgio Piola

Yukarıdaki fotoğraftan anlayacağınız üzere, Ferrari 2016 aracı olan SF16H'den bu yana benzer tasarımları kullanıyor.

Ferrari SF71H floor
Ferrari SF71H tabanı

Fotoğraf: Giorgio Piola

Hava akımının geçmişteki gibi aracın karoserinin etrafından dolanması yerine Ferrari, daha farklı bir yoldan ilerlemesini tercih ediyor.

Ferrari SF71H floor
Ferrari SF71H taban

Fotoğraf: Giorgio Piola

Bu tasarım sayesinde hava akımı koruyucu bir bariyer içerisinden ilerlerken, birçok noktaya daha verimli bir şekilde iletilmesi konusunda fayda sağlanıyor.

Ferrari, yeni aracında bu sayede Mercedes'in 2017'de çok iyi olduğu hızlı ve akıcı pistlerde daha istikrarlı bir şekilde maksimum performans sergilemeyi umuyor.
