Belçika GP: Cuma gününden öne çıkan teknik kareler
Giorgio Piola
Ekleyen: Giorgio Piola
Yardımcı Editör: Matthew Somerfield
Çeviren: Abdullah Çelik, Şef Editör
25 Ağu 2018 06:54

Giorgio Piola ve Sutton Images arşivinden, Belçika GP öncesi cuma günü öne çıkan teknik kareleri derledik.

Slider
Liste

Mercedes AMG F1 W09 jant detay

Mercedes AMG F1 W09 jant detay
1/19

Fotoğraf: Giorgio Piola

Mercedes'in bu hafta sonu getirmiş olduğu yeni jantın dış kısmında bir sürü kanal var. Frenler, jant ve lastik arasındaki termal sıcaklığı iyileştirerek performansı arttırmak için yapılan bir çalışma.

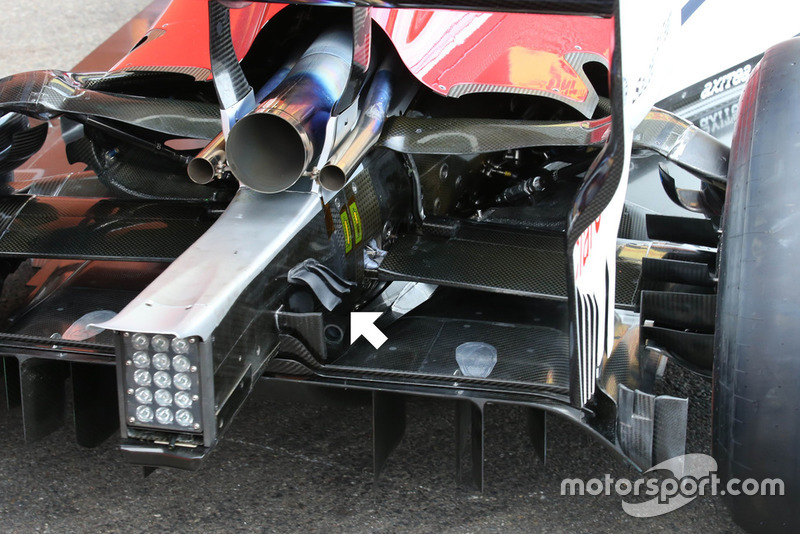

Sauber C37 arka kanatçıklar

Sauber C37 arka kanatçıklar
2/19

Fotoğraf: Giorgio Piola

Sauber C37’nin kaza yapısındaki kanatçıkları görebilirsiniz (beyaz ok)

Mercedes AMG F1 W09 ön kanat detay

Mercedes AMG F1 W09 ön kanat detay
3/19

Fotoğraf: Mark Sutton / Sutton Images

Mercedes AMG F1 W09 ön fren detay

Mercedes AMG F1 W09 ön fren detay
4/19

Fotoğraf: Mark Sutton / Sutton Images

Mercedes'in ön fren kanalından ve süspansiyon bağlantısından çıkan bir sürü minik kanatçık var.

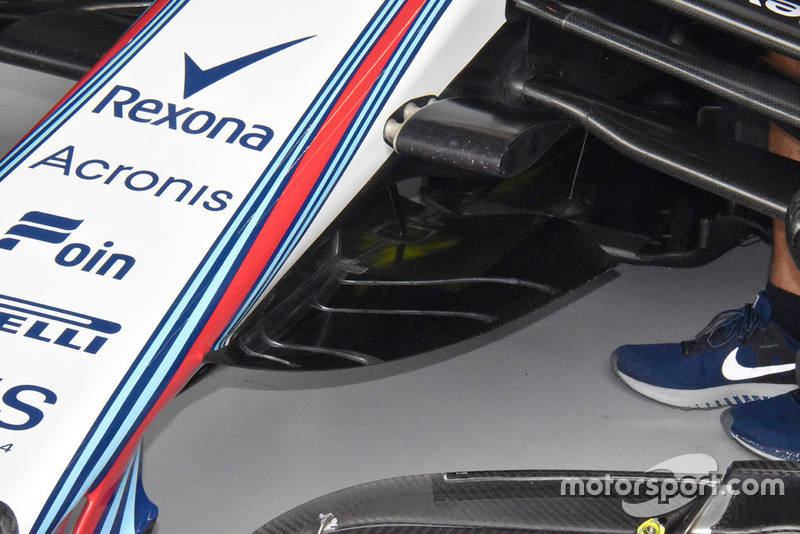

Williams FW41 ön detay

Williams FW41 ön detay
5/19

Fotoğraf: Giorgio Piola

Burnun alt kısmında yer alan hava yönlendiricide birden fazla yarık açılmış durumda

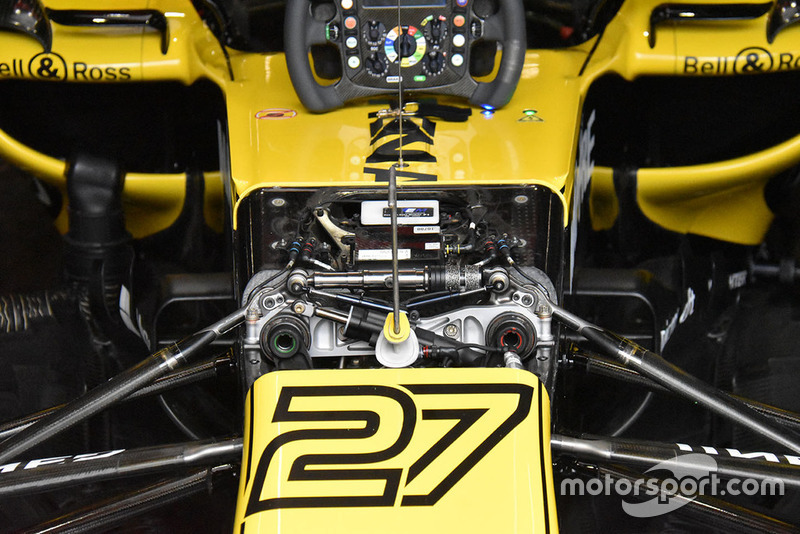

Renault Sport F1 Team R.S. 18 ön detay

Renault Sport F1 Team R.S. 18 ön detay
6/19

Fotoğraf: Giorgio Piola

Süspansiyon sistemine yakından bakış

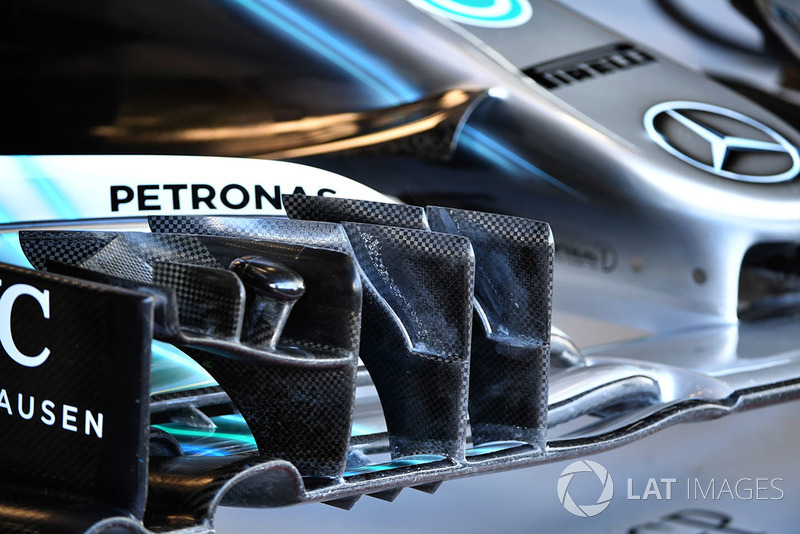

Mercedes AMG F1 W09 ön kanat detay

Mercedes AMG F1 W09 ön kanat detay
7/19

Fotoğraf: Giorgio Piola

Eski ön kanatta iki adet r şeklindeki dikey kanatçık yer alıyordu. Bu kanatta ise en iç tarafa bir tane daha eklenmiş.

Ferrari SF71H arka kanat

Ferrari SF71H arka kanat
8/19

Fotoğraf: Giorgio Piola

Ferrari, düşük yere basma gücü üreten kanat dışında, Bakü'de kullandığı kaşık şeklindeki kanadı da Spa'da denedi

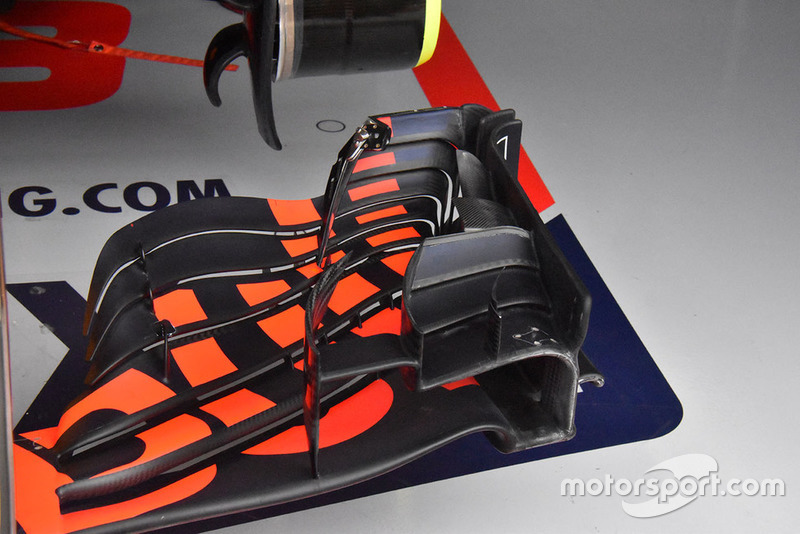

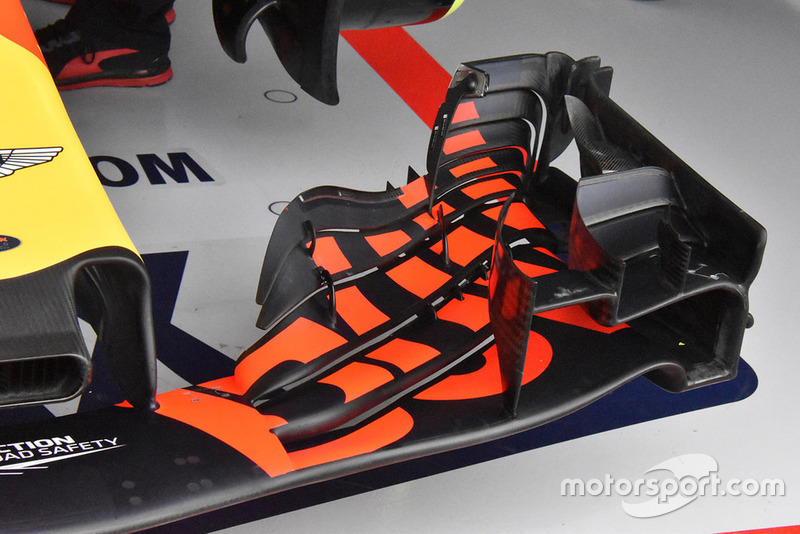

Red Bull Racing RB14 ön kanat detay

Red Bull Racing RB14 ön kanat detay
9/19

Fotoğraf: Giorgio Piola

Red Bull da Spa'ya iki farklı paket getirdi. Bunlardan birisinin ön kanadında en arkada iki yarım kanat flapi bulunuyor.

Red Bull Racing RB14 front wing detail

Red Bull Racing RB14 front wing detail
10/19

Fotoğraf: Giorgio Piola

Bu ise daha yüksek downforce üreten, daha çok flapli ön kanat

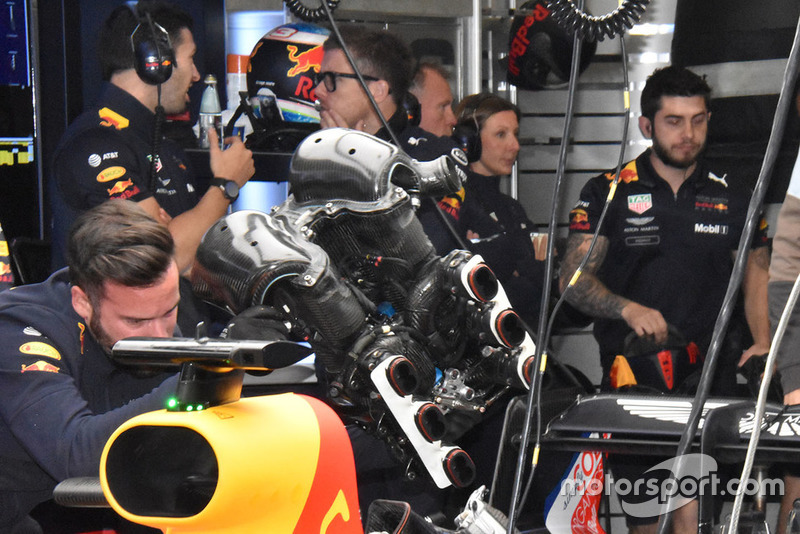

Red Bull Racing çalışanları

Red Bull Racing çalışanları
11/19

Fotoğraf: Giorgio Piola

Daniel Ricciardo'nun güç ünitesindeki sorun bulunabilmek için motor açıldı

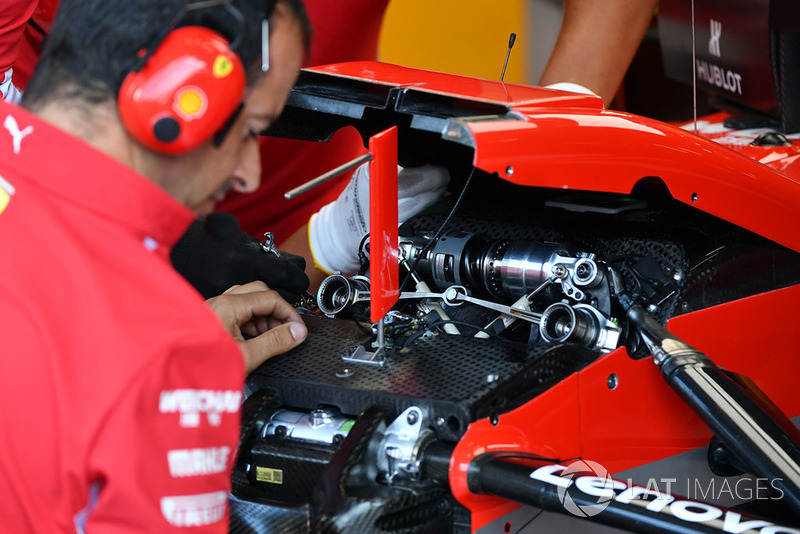

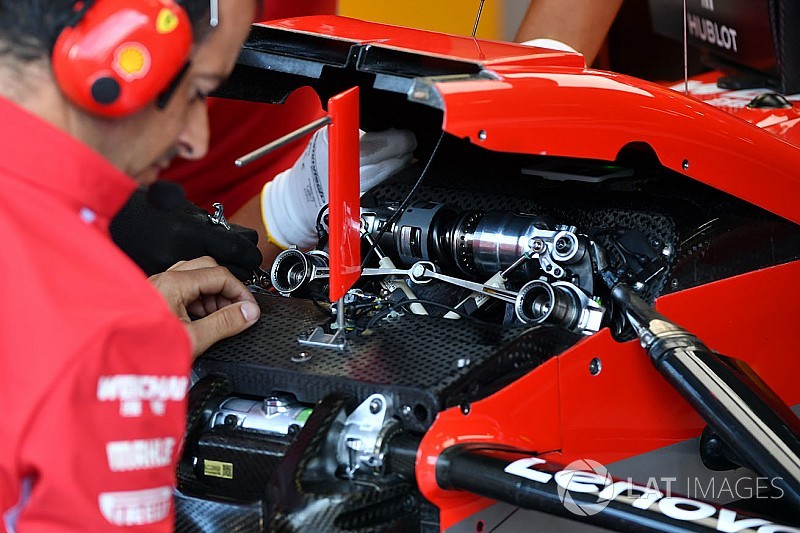

Ferrari SF71H ön süspansiyon detay

Ferrari SF71H ön süspansiyon detay
12/19

Fotoğraf: Mark Sutton / Sutton Images

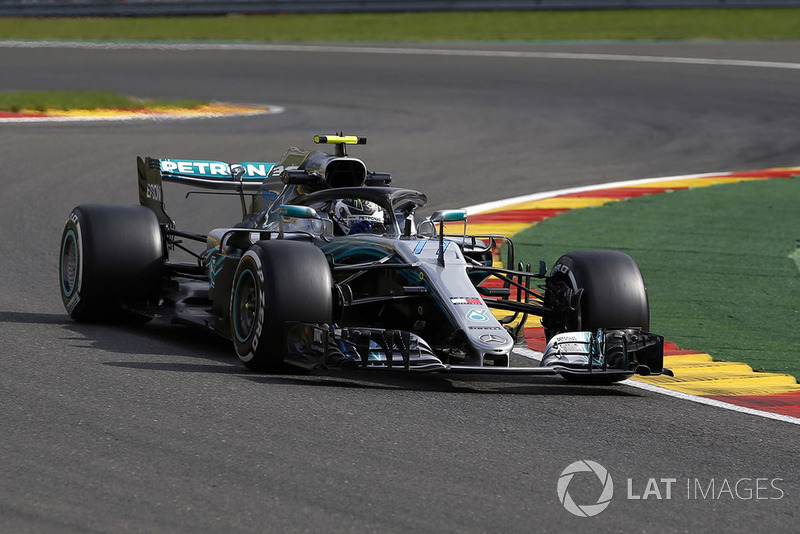

Valtteri Bottas, Mercedes AMG F1 W09

Valtteri Bottas, Mercedes AMG F1 W09
13/19

Fotoğraf: Manuel Goria / Sutton Images

Güç ünitesindeki değişklikler nedeniyle son sıradan yarışa başlayacak olan Valtteri Bottas, Lewis Hamilton'a göre daha az açıya sahip arka kanatla piste çıktı

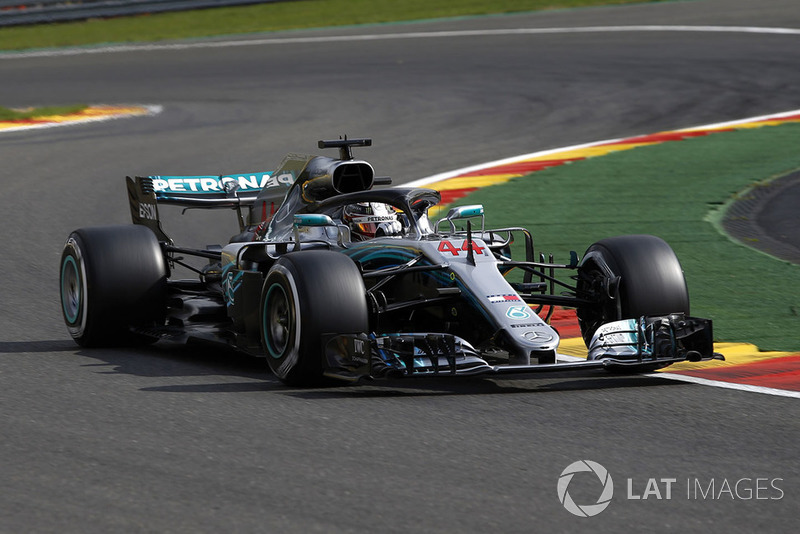

Lewis Hamilton, Mercedes AMG F1 W09

Lewis Hamilton, Mercedes AMG F1 W09
14/19

Fotoğraf: Manuel Goria / Sutton Images

Hamilton ise turun 2. bölümünde daha dengeli olabilmek için daha yüksek downforce üreten arka kanadı kullanıyor

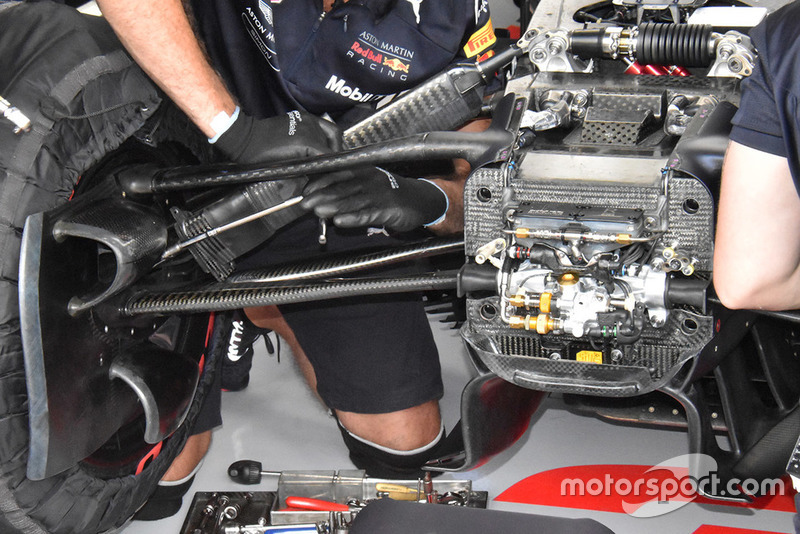

Red Bull Racing RB14 ön detay

Red Bull Racing RB14 ön detay
15/19

Fotoğraf: Giorgio Piola

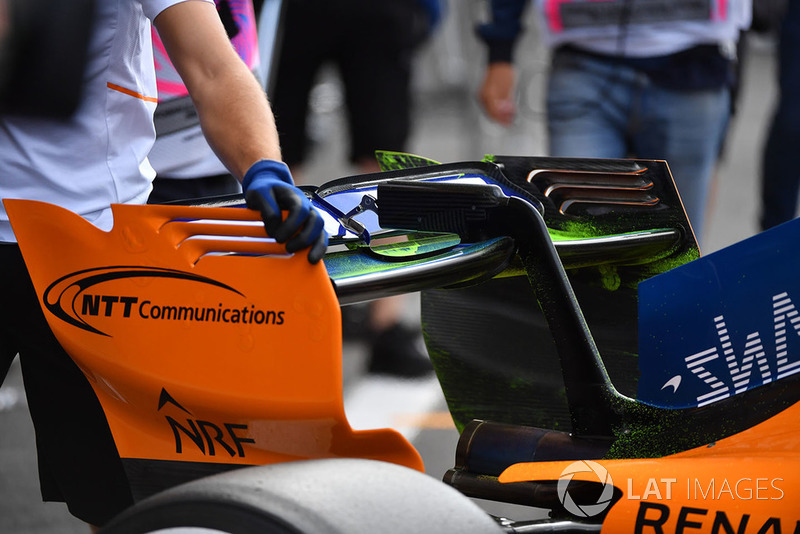

McLaren MCL33 arka kanadı ve aero boyası flo-viz

McLaren MCL33 arka kanadı ve aero boyası flo-viz
16/19

Fotoğraf: Mark Sutton / Sutton Images

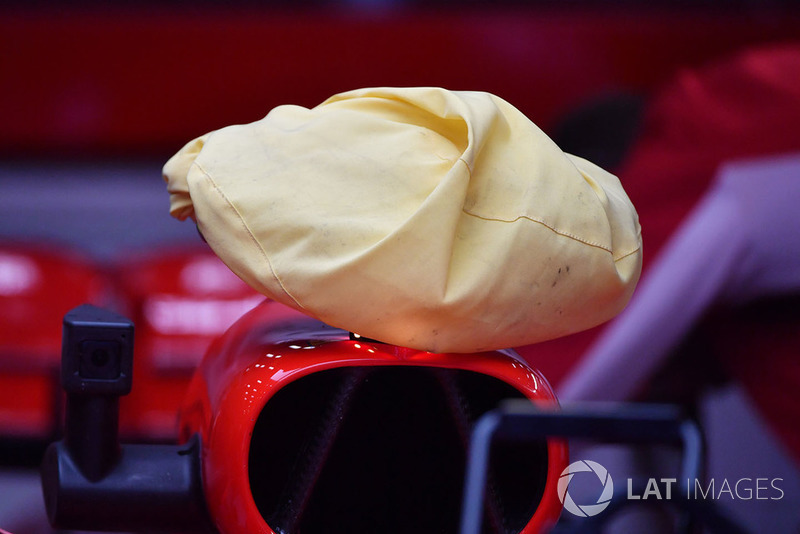

Ferrari SF71H'nin kamerası buz torbası ile kapatıldı

Ferrari SF71H'nin kamerası buz torbası ile kapatıldı
17/19

Fotoğraf: Mark Sutton / Sutton Images

Daha önce de sizlere bahsettiğimiz olay. Ferrari, hava girişinin üstündeki kamerayı kuru buz torbası ile kapattı

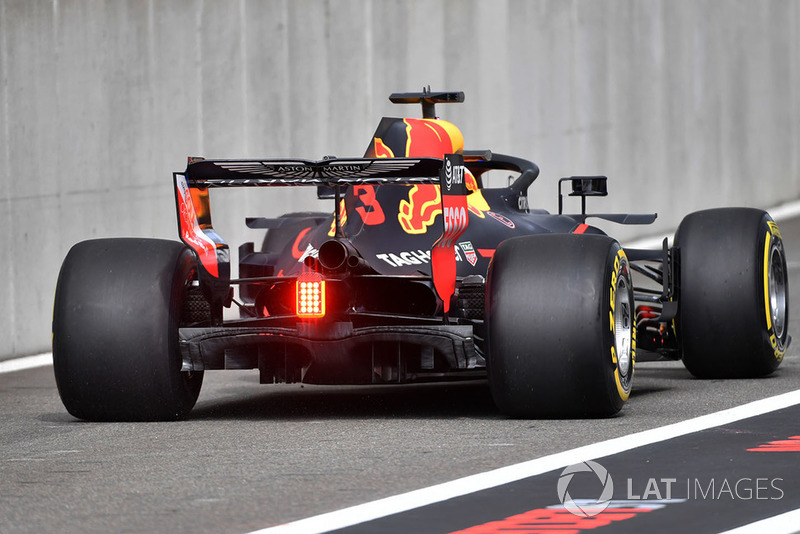

Daniel Ricciardo, Red Bull Racing RB14

Daniel Ricciardo, Red Bull Racing RB14
18/19

Fotoğraf: Mark Sutton / Sutton Images

McLaren MCL33 taban detay

McLaren MCL33 taban detay
19/19

Fotoğraf: Rubio / Sutton Images

Pek nadir görebileceğiniz yerlerden birisi. Aracın tabanı
